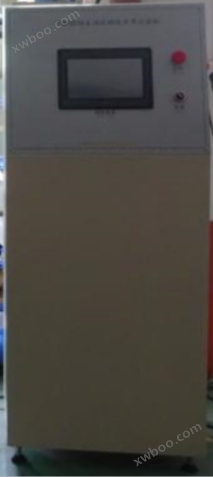

电梯层门闭锁装置试验机
图片仅供参考
一、产品概述：适用于一个测试门机及层门闭锁装置各种参数的检测装置。该设备可测试以下功能：开门端保持力、关门端保持力、开关门时间、层门自闭力、手动开门力、安全触板性能、载门反转装置性能、温度上升试验、寿命试验。
二、符合标准：按照TSG T7001-2004《电梯测试规范和控制设备规范》、GB7588-2003《电梯制造与安装安全规范》（国家标准第1号修改单征求意见稿）、GB/T2611-2007《试验机通用技术要求》和GB16754-1997《机械安全急停设计原则》设计制作。
三、技术参数：
1、控制方式：PLC控制，10吋真彩触摸屏人机界面操作，
2、测试工位：单工位；
3、适用类型：中分门机、中分双折门机、中分三折门机、旁开门机、旁开双折门机、旁开三折门机；
4、测试规格：
被检测门机开门宽度：700mm～3000mm；
被检测门机开门高度：2000mm～2800mm；
被检测门机额定输入电压：0~220V；
被检测门机额定功率：≤500W；
5、测试驱动：三组伺服电机；
6、测试工位：1工位；
7、升降行程：900mm，采用双滑轨导向；
8、升降驱动：交流减速电机；
9、水平移动：1000mm；
10、平移驱动：闭环电机，滑台模组；
11、拉力范围：0～50kg；
12、力值反馈：S型力值传感器；
13、力值精度：±1N；
14、模拟风力：≤50N；
15、伺服功率：400W配行星减速机；
16、测试速率：触摸屏标准范围内可设定；
17、风压功率：50W；
18、交流电机：功率370W，配RV50减速机；
19、测试时间：触摸屏标准范围内可设定；
20、测试次数：触摸屏标准范围内可设定；
21、测试保护：装有多处光线感应，异常报警停机；
22、设备尺寸：3780mm×3000mm×3350mm（WDH）
23、设备电源：AC380V60Hz。
四、配置清单：
序号 |
产品（硬件/软件）名称 |
材质或工艺 |
数量 |
1 |
测试试验台 |
钢制喷涂烤漆 |
1套 |
2 |
控制箱 |
钢制喷涂烤漆 |
1套 |
3 |
控制PLC |
1套 |
|
4 |
触摸屏 |
10吋 |
1套 |
5 |
伺服马达 |
400W电机 |
3套 |
6 |
升降马达 |
370W |
1件 |
7 |
平移马达 |
闭环步进 |
1套 |
8 |
升降系统 |
双直线滑轨 |
2套 |
9 |
平移系统 |
滑动模组 |
2套 |
10 |
力值传感器 |
轮辐式 |
2套 |
11 |
风压系统 |
1套 |
|
12 |
保护系统 |
光线感应传感器 |
4套 |
13 |
电器元件 |
1套 |
